उत्पाद विवरण:
|
आवेदन: | प्री इंजीनियरिंग औद्योगिक इस्पात भवन | सुविधाएँ: | भारी इंजीनियरिंग धातु कार्यशाला भवन |
---|---|---|---|
प्रकार: | औद्योगिक इस्पात भवन | कच्चा इस्पात सामग्री: | Q235B, Q355B |
सतह के उपचार: | पेंटिंग या हॉट-डिप गैल्वनाइज | सेवा जीवन: | 50 साल |
कार्य क्षेत्र: | डिजाइन, निर्माण, स्थापना | बीम और कॉलम: | एच-सेक्शन स्टील, जाली स्टील, बॉक्स स्टील |
हाई लाइट: | industrial steel structure,industrial metal buildings |
प्री इंजीनियरिंग औद्योगिक इस्पात भवन / भारी इंजीनियरिंग धातु कार्यशाला भवन

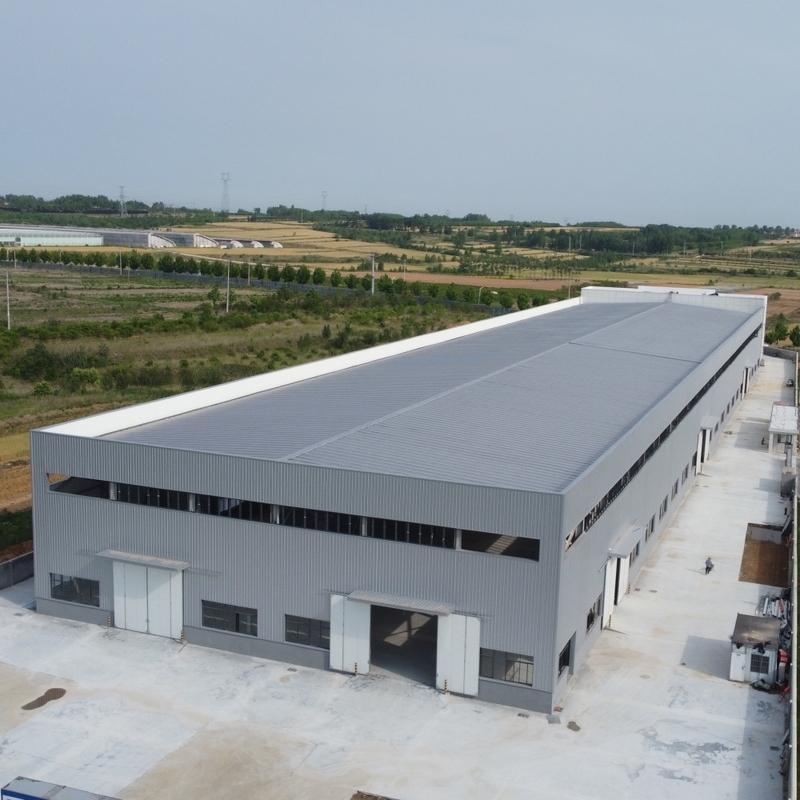

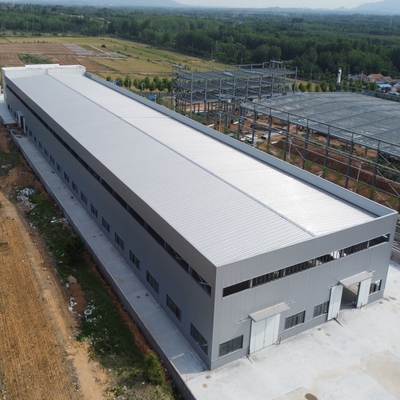

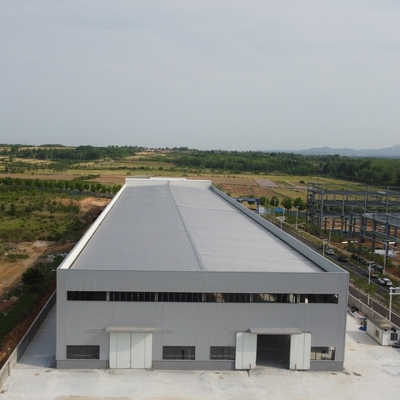

प्री इंजीनियरिंग औद्योगिक इस्पात भवन / भारी इंजीनियरिंग धातु कार्यशाला भवन। यह केबल उत्पादन के लिए एक भारी औद्योगिक इस्पात संरचना कार्यशाला भवन है। यह एक फ्रेम स्ट्रक्चर है। क्योंकि इसमें बहुत बड़ी उत्पादन मशीन है, और ओवरहेड क्रेन की क्षमता 300 टन तक पहुंच जाती है, हम लोड का समर्थन करने के लिए बड़े आकार के जालीदार स्टील कॉलम को डिजाइन करते हैं। इमारत की ऊंचाई 35.5 मीटर तक पहुंच जाती है। पूरी परियोजना के लिए शुल्क की मात्रा लगभग 3500 टन है।

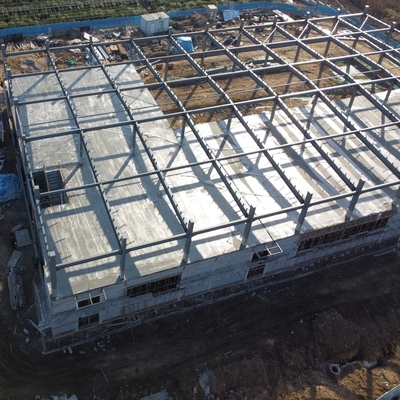

हेवी-ड्यूटी स्टील स्ट्रक्चर वर्कशॉप ज्यादातर फ्रेम स्ट्रक्चर होते हैं, जिनमें एक या अधिक हैवी-ड्यूटी क्रेन होते हैं। स्टील संरचना प्लेटफार्मों की एक या अधिक परतें आमतौर पर कारखाने में व्यवस्थित होती हैं। इस्पात संरचना की अधिकांश सामग्री चौड़े-पतले एच-आकार वाले स्टील, जाली स्टील के कॉलम हैं, स्थापना विधि ज्यादातर उच्च-शक्ति बोल्ट कनेक्शन है, इसलिए वेल्डेड एच-बीम घटकों की निर्माण प्रक्रिया और उच्च-शक्ति बोल्ट की गुणवत्ता नियंत्रण। स्थापना कार्यशाला संरचना की गुणवत्ता की कुंजी है।
नाम | प्री इंजीनियरिंग औद्योगिक इस्पात भवन / भारी इंजीनियरिंग धातु कार्यशाला भवन |
संरचना प्रकार | फ्रेम संरचना, फ्लैट छत |
लंबाई | 160 मी |
चौड़ाई | 60m |
एवे हाइट | 35.5m |
छत ढलान | 10% |
स्टील की मात्रा | 3500 टन |
छत | 75 मिमी मोटी रॉक ऊन सैंडविच पैनल |
दीवार | 75 मिमी मोटी रॉक ऊन सैंडविच पैनल |
द्वार | सरकाने वाला दरवाजा |
खिड़की | रिबन रोशनदान |
इनडोर और आउटडोर के बीच ऊँचाई का अंतर | 300 मिमी |
मुख्य स्टील फ्रेम सिस्टम | |
मुख्य संरचना | एच सेक्शन स्टील Q355, एल्केड पेंटिंग, दो प्राइमरी पेंटिंग, दो फिनिश पेंटिंग। |
छत का शहतीर | XZ160 * 60 * 20 * 2.5, जस्ती |
दीवार का शहतीर | XZ160 * 60 * 20 * 2.5, जस्ती |
गहन बोल्ट | ग्रेड 10.9 |
बकसुआ बोल्ट मुड़ें | M20 + 2, स्टील Q235, प्रसंस्करण |
एंकर बोल्ट | M24, स्टील Q235, प्रसंस्करण |
साधारण बोल्ट | जस्ती बोल्ट M20 |
साधारण बोल्ट | जस्ती बोल्ट M12 |
ब्रेस नट | जस्ती बोल्ट M12 |
ब्रेसिंग सिस्टम | |
क्रॉस ब्रेस | Φ20 गोल स्टील बार Q235, प्रक्रिया और चित्रित (एल्केड पेंटिंग) |
कोण कंस | L50 * 5 कोण स्टील Q235, प्रक्रिया और चित्रित (एल्केड पेंटिंग) |
स्तंभ ब्रेसिंग | Φ25 गोल स्टील बार Q235, प्रक्रिया और चित्रित (एल्केड पेंटिंग) |
टाई बार | Φ127 * 3 स्टील पाइप Q235, प्रक्रिया और चित्रित (एल्केड पेंटिंग) |
बैटर ब्रेस | Φ32 * 2.5, round12 गोल स्टील बार Q235, प्रक्रिया और चित्रित (एल्केड पेंटिंग) |
दीवार और छत प्रणाली | |
छत का फर्श | नालीदार स्टील प्लेट या सैंडविच पैनल (ईपीएस / फाइबर ग्लास / रॉक ऊन / पु) |
दिवार का पैनल | नालीदार स्टील प्लेट या सैंडविच पैनल (ईपीएस / फाइबर ग्लास / रॉक ऊन / पु) |
किनारे का आवरण | 0.5 मिमी रंग प्लेट, कोण अलू। |
फिटिंग और सामान | नाखून, गोंद आदि। |
शक्तिहीन वेंटिलेटर | व्यास Φ600, स्टेनलेस स्टील |
स्काई लाइटिंग बैंड | 1.2 मिमी एफआरपी, डबल परत |
सरकाने वाला दरवाजा | सैंडविच पैनल दरवाजा |
छत की निकासी की व्यवस्था | |
नाली | 0.5 मिमी रंग स्टील प्लेट |
रेनस्पॉट पाइप | Φ110 पीवीसी पाइप |
कई ग्राहकों ने दीर्घकालिक सहयोग के लिए हमारे कारखाने का दौरा किया है। "सबसे पहले, ग्राहक सबसे पहले" हमारी कंपनी का सिद्धांत है। हम अपनी अच्छी गुणवत्ता और सेवा के कारण ध्वनि प्रतिष्ठा प्राप्त करते हैं। इस बीच, हम टीम के काम पर ध्यान देते हैं और जीत-जीत के सहयोग को महत्व देते हैं, जो हमें बहुत आगे मार्गदर्शन करेगा।
हम प्रकाश और भारी इस्पात संरचना भवनों का उत्पादन कर सकते हैं, जैसे कि गोदाम, कार्यशाला, भंडारण, निर्माण सामग्री, उच्च वृद्धि वाले स्टील कार्यालय के भवन, कारखाने, संयंत्र, प्रदर्शनी हॉल, स्टील टाइल।
कीमत बनाने से पहले हमें निम्नलिखित प्रश्न जानना चाहिए। बस जो आप जानते हैं उसे भरने के लिए स्वतंत्र महसूस करें।
1 | स्थान (कहां बनाया जाएगा?) | _____देश क्षेत्र |
2 | आकार: लंबाई * चौड़ाई * ऊंचाई | _____ मिमी * _____ मिमी * _____ मिमी |
3 | पवन भार (अधिकतम हवा की गति) | _____ kn / m2, _____ किमी / घंटा, _____ m / s |
4 | बर्फ लोड (अधिकतम हिमपात ऊंचाई) | _____ kn / m2, _____mm |
5 | विरोधी भूकंप | _____level |
6 | ईंट की जरूरत है या नहीं | यदि हाँ, 1.2 मी। ऊँचा या 1.5 मी। ऊँचा |
7 | थर्मल इन्सुलेशन | यदि हाँ, ईपीएस, फाइबरग्लास ऊन, रॉकवूल, पु सैंडविच पैनल का सुझाव दिया जाएगा; । यदि नहीं, तो धातु की स्टील शीट ठीक होगी। उत्तरार्द्ध की लागत अधिक होगी पूर्व की तुलना में कम है |
8 | दरवाजा मात्रा और आकार | _____units, _____ (चौड़ाई) mm * _____ (ऊंचाई) mm |
9 | खिड़की quanity और आकार | _____units, _____ (चौड़ाई) mm * _____ (ऊंचाई) mm |
10 | क्रेन की जरूरत है या नहीं | यदि हाँ, _____units, अधिकतम। भारोत्तोलन; अधिकतम। उठाने की ऊँचाई _____ मी |
