उत्पाद विवरण:
|
| सामग्री: | वेल्डेड/हॉट-रोल्ड Q235/Q355 स्टील, सैंडविच पैनल, गैल्वेनाइज्ड स्टील शीट | आवेदन: | स्टील वर्कशॉप, स्टील फैब्रिकेटेड हाउस, स्टील स्ट्रक्चर वेयरहाउस, स्टोरेज, वेयरहाउस |
|---|---|---|---|
| श्रेणी: | Q235B, Q355B और समकक्ष | शहतीर: | Q235B, Q355B C-आकार/Z-आकार का गैल्वेनाइज्ड स्टील |
| आवरण: | लेपित स्टील शीट, सैंडविच पैनल | इंस्टालेशन: | इंस्टालेशन ड्राइंग, साइट पर इंजीनियर मार्गदर्शन या श्रमिकों की टीम |
| सामग्री का रंग: | पेंटिंग, क्लैडिंग के लिए अनुकूलन योग्य | मानक: | एआईएससी, एएसटीएम, सीई, एएस/एनजेडएस, जीबी |
| दरवाजा: | स्लाइडिंग दरवाजा, रोलर दरवाजा, सेक्शन दरवाजा, सैंडविच पैनल दरवाजा | सतह का उपचार: | एल्केड पेंटिंग सिस्टम, एपॉक्सी पेंटिंग सिस्टम या हॉट-डिप गैल्वेनाइज्ड। |
| ड्राइंग डिज़ाइन: | ऑटोकैड/पीकेपीएम/3डी3एस/टेकला | DIMENSIONS: | ग्राहकों की आवश्यकता |
| खिड़की: | एल्यूमीनियम-मिश्र धातु खिड़की, कांच का पर्दा | ||
| प्रमुखता देना: | प्री-इंजीनियर्ड स्टील हैंगर,सैंडविच पैनल इंसुलेटेड हैंगर,इस्पात संरचना कोल्ड स्टोरेज |
||

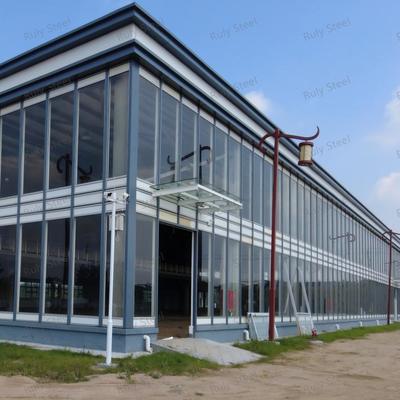

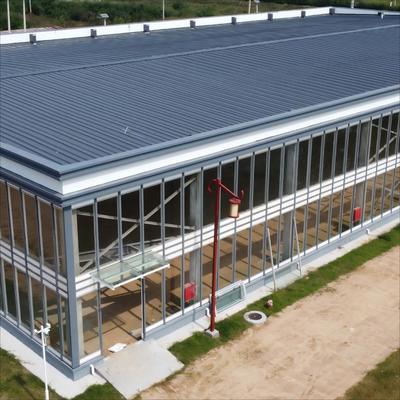

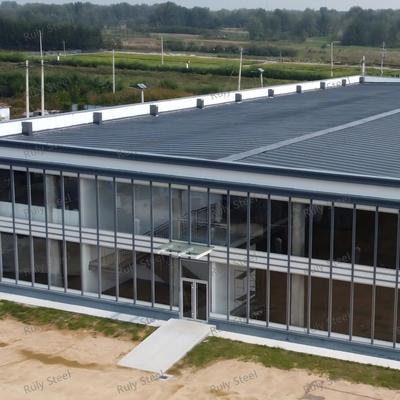

यह कोल्ड स्टोरेज के लिए सैंडविच पैनल इंसुलेशन के साथ प्री-इंजीनियर्ड स्टील स्ट्रक्चर हैंगर है। इसे हमारी कंपनी द्वारा 2026 में डिजाइन, निर्मित और स्थापित किया गया था। यह परियोजना पोलैंड में है और संरचना के लिए उच्च-गुणवत्ता वाली सतह सुरक्षा की आवश्यकता है क्योंकि इसका उपयोग खाद्य उद्योग के लिए किया जाता है। हमने अपने ग्राहक को इस इमारत को अवधारणा से वास्तविकता तक पूरा करने में सफलतापूर्वक मदद की।
इंसुलेशन के लिए, हमने ठंडे क्षेत्रों में तापमान को नियंत्रित करने के लिए 150 मिमी पीयू सैंडविच पैनल लगाए। प्रत्येक क्षेत्र की आवश्यकताओं के अनुरूप विभिन्न शीट्स का उपयोग किया जाता है।

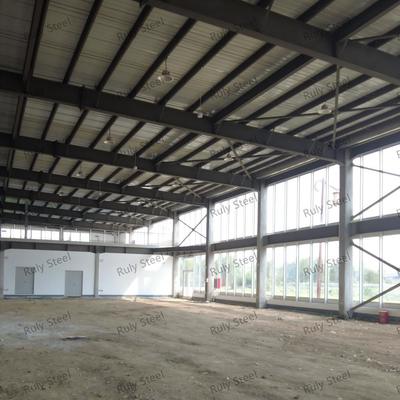

बड़े-स्पैन स्टील फ्रेम
मुख्य संरचना में कम मध्यवर्ती कॉलम के साथ एक विशाल आंतरिक भाग बनाने के लिए एक स्टील पोर्टल फ्रेम सिस्टम का उपयोग किया गया है। यह विमान, वाहनों, मशीनरी और बड़े घटकों के लिए सुविधाजनक संचालन स्थान प्रदान करता है, जबकि वर्कशॉप उपकरण की लचीली व्यवस्था की अनुमति देता है।
फ्रेम को आवश्यक भवन की चौड़ाई, लंबाई, ईव ऊंचाई, खाड़ी रिक्ति और क्रेन कॉन्फ़िगरेशन के अनुसार डिजाइन किया जा सकता है। संरचनात्मक डिजाइन ओवरहेड क्रेन द्वारा उत्पन्न अतिरिक्त भार और गतिशील प्रभावों पर विचार करता है।

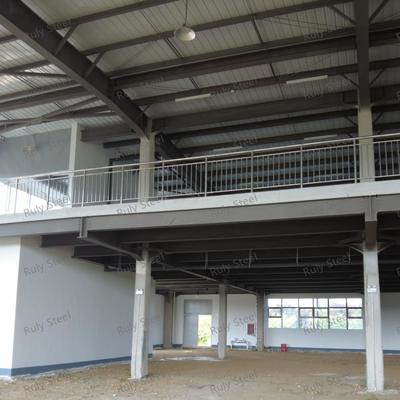

एकीकृत मेजेनाइन कार्यालय
एक अलग इमारत की आवश्यकता के बिना अतिरिक्त कार्यालय और सहायक स्थान प्रदान करने के लिए वर्कशॉप में एक मेजेनाइन फर्श शामिल किया जा सकता है।
लेआउट के आधार पर, मेजेनाइन समायोजित कर सकता है:
| क्षेत्र | संभावित उपयोग |
|---|---|
| कार्यालय | दैनिक प्रशासन और प्रबंधन |
| मीटिंग रूम | आंतरिक बैठकें और चर्चाएँ |
| रिसेप्शन | ग्राहक और आगंतुक स्वागत |
| शोरूम | उत्पाद प्रदर्शन और प्रस्तुतियाँ |
| फैक्ट्री टूर क्षेत्र | आगंतुक अवलोकन और परियोजना प्रदर्शन |
| भंडारण | हल्के-ड्यूटी दस्तावेज़ या सामग्री भंडारण |
स्टील संरचना प्रणाली वर्कशॉप, मेजेनाइन और कार्यालय क्षेत्रों को उत्पादन प्रक्रिया के अनुसार समन्वित करने की अनुमति देती है। उपकरण लेआउट, सामग्री प्रवाह, वाहन पहुंच, कर्मियों के संचलन और कार्यालय की आवश्यकताओं को डिजाइन चरण के दौरान माना जा सकता है।
बड़े उपकरण या ओवरहेड क्रेन वाले वर्कशॉप के लिए, संबंधित संरचनात्मक भार को स्टील फ्रेम डिजाइन में भी शामिल किया जा सकता है।

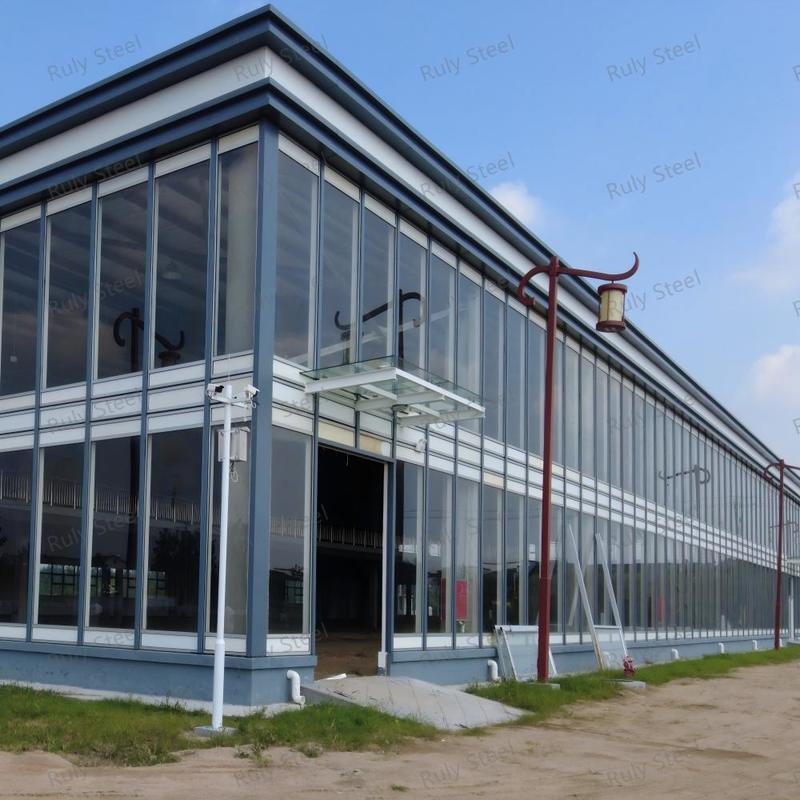

| नाम | ग्लास कर्टन वॉल और मेजेनाइन ऑफिस के साथ प्रीफैब्रिकेटेड स्टील स्ट्रक्चर वर्कशॉप |
| संरचना प्रकार | पोर्टल फ्रेम स्ट्रक्चर, ट्रस फ्रेम, फ्लैट फ्रेम स्ट्रक्चर |
| लंबाई | 20m~200m |
| चौड़ाई | 20m~50m |
| ईव ऊंचाई | 4m~30m |
| छत ढलान | साइट के अनुसार आमतौर पर 5~15% |
| स्टील बीम और कॉलम | एच-सेक्शन स्टील, ट्रस स्टील, स्टील ट्यूब, लैटिस स्टील, क्रॉस-सेक्शन स्टील |

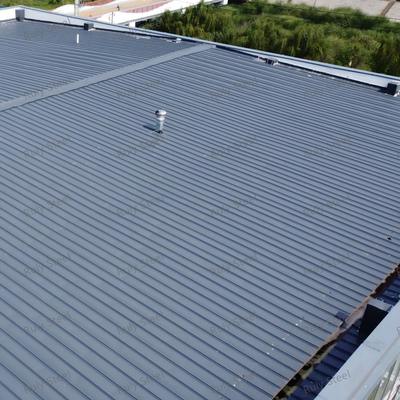

| छत और दीवार क्लैडिंग | गैल्वेनाइज्ड स्टील क्लैडिंग शीट, सैंडविच पैनल (नीचे विभिन्न पैनल कोर देखें) |
| दरवाजा | स्लाइडिंग दरवाजा, फोल्डिंग दरवाजा, रोलर शटर दरवाजा, आदि। |
| खिड़की | एल्यूमीनियम मिश्र धातु फ्रेम खिड़की, लूवर, आदि। |
| स्टील संरचना के लिए जंग-रोधी | एल्किड पेंटिंग, एपॉक्सी पेंटिंग या हॉट-डिप गैल्वेनाइज्ड |
स्टील सामग्री और निर्माण
संरचनात्मक आवश्यकताओं के अनुसार Q235B और Q355B संरचनात्मक स्टील का उपयोग किया जा सकता है। मुख्य कॉलम, राफ्टर, क्रेन बीम, माध्यमिक स्टील सदस्य और कनेक्शन घटक स्वीकृत शॉप ड्राइंग के अनुसार निर्मित होते हैं।
निर्दिष्ट सामग्री या वेल्डिंग आवश्यकताओं वाली परियोजनाओं के लिए, निर्माण और निरीक्षण प्रक्रियाओं को लागू परियोजना विनिर्देशों के अनुसार समन्वित किया जा सकता है।
| सेवा | विवरण |
|---|---|
| स्टील स्ट्रक्चर फैब्रिकेशन | संरचनात्मक स्टील घटकों की कटाई, वेल्डिंग, पेंटिंग, हॉट-डिप गैल्वेनाइजिंग और प्री-असेंबली। |
| डिजाइन और इंजीनियरिंग | प्रीफैब्रिकेटेड स्टील इमारतों के लिए डिजाइन, इंजीनियरिंग, निर्माण और स्थापना सहायता। |
| शॉप ड्राइंग सेवाएँ | ग्राहक द्वारा प्रदान की गई वास्तुशिल्प और संरचनात्मक योजनाओं के आधार पर विस्तृत निर्माण चित्र और शॉप ड्राइंग। |
| इंजीनियरिंग परामर्श | डिजाइन से निर्माण तक संरचनात्मक अनुकूलन, तकनीकी परामर्श और परियोजना सहायता। |
| वस्तु | स्टील शीट | ईपीएस पैनल | रॉक वूल पैनल | पीयू/पीआईआर पैनल | ग्लास फाइबर + पीवीसी/एल्यूमीनियम फॉयल |
|---|---|---|---|---|---|
| प्रारंभिक लागत | सबसे कम | कम-मध्यम | मध्यम | उच्च | कम |
| थर्मल प्रदर्शन | खराब | अच्छा | अच्छा | उत्कृष्ट | अच्छा |
| अग्नि प्रतिरोध | खराब | मध्यम | उत्कृष्ट | अच्छा | मध्यम |
| ध्वनि अवशोषण | खराब | मध्यम | अच्छा | अच्छा | मध्यम |
| अनुशंसित अनुप्रयोग | गोदाम, शेड, हल्के जलवायु में उपकरण आश्रय | किफायती इन्सुलेशन की आवश्यकता वाले औद्योगिक भवन | उच्च अग्नि सुरक्षा आवश्यकताओं वाले कारखाने, गोदाम, कार्यशालाएँ | कोल्ड स्टोरेज, खाद्य प्रसंस्करण संयंत्र, ऊर्जा-कुशल औद्योगिक भवन | किफायती थर्मल इन्सुलेशन की आवश्यकता वाले बड़े-स्पैन स्टील भवन |
| निरीक्षण वस्तु | उद्देश्य | विवरण |
|---|---|---|
| सामग्री | कच्चे माल की गुणवत्ता सत्यापित करें |
|
| वेल्डिंग | वेल्ड अखंडता सुनिश्चित करें |
|
| कोटिंग | पेंट की मोटाई जांचें |
|
चुंबकीय कण परीक्षण
सभी स्टील घटकों को सुरक्षित हैंडलिंग और परिवहन के लिए स्टील पैलेट पर बंडल और सुरक्षित किया जाता है।
कुशल और क्षति-मुक्त लोडिंग सुनिश्चित करते हुए, गैन्ट्री क्रेन और फोर्कलिफ्ट का उपयोग करके पैलेट को कंटेनरों में लोड किया जाता है।
